Ubuntu 用 Atlas 實現 MySQL Proxy 讀寫分離 read/write splitting

如果單純把 DB 分成 Master 及 Slave 並不能真正解決平衡負載問題，因為每台 server 是獨立的 ip，使用者在存取資料庫的時候並不知道要使用哪一台 server 😅；這篇文章會教你如何設定一台 Proxy server，準確地將 SQL 指令正確分流

閱讀約 5 分鐘
系列・MySQL 主從架構 2/ 4

這篇文章寫於 2021 年，文中的工具與版本可能已經更新，實作時請以官方文件為準。

本文目錄
  1. 一、前置作業
  2. 準備一台要當 MySQL Proxy 的 ubuntu server
  3. 準備一台 Master server 負責寫入
  4. 準備一台以上的 Slave server 負責讀取
  5. 在 Master Server 裡面增加給 Proxy server 使用的使用者，並創建測試用 table
  6. 二、MySQL Proxy 的選擇
  7. 三、Atlas 功能介紹
  8. 四、在 Ubunut 安裝 Atlas
  9. 五、連到 Atlas 管理 server
  10. 查看 Atlas 的管理命令
  11. 查看 MySQL 讀寫分離設定是否生效
  12. 六、實際測試透過 Atlas Proxy 是否達成讀寫分離
  13. 測試寫入功能
  14. 測試讀取功能
  15. 觀察 sql 運行的 log

在『MySQL Master Slave Replication 主從式架構設定教學』這篇文章的結尾有提到如果單純把 DB 分成 Master 及 Slave 並不能真正解決平衡負載問題，因為每台 server 是獨立的 ip，使用者在存取資料庫的時候並不知道要使用哪一台 server 😅 ，除非你的 Slave server 只是用來做資料分析 🤔；這篇文章會教你如何設定一台 Proxy server，準確地將 SQL 指令分流到正確的 server。

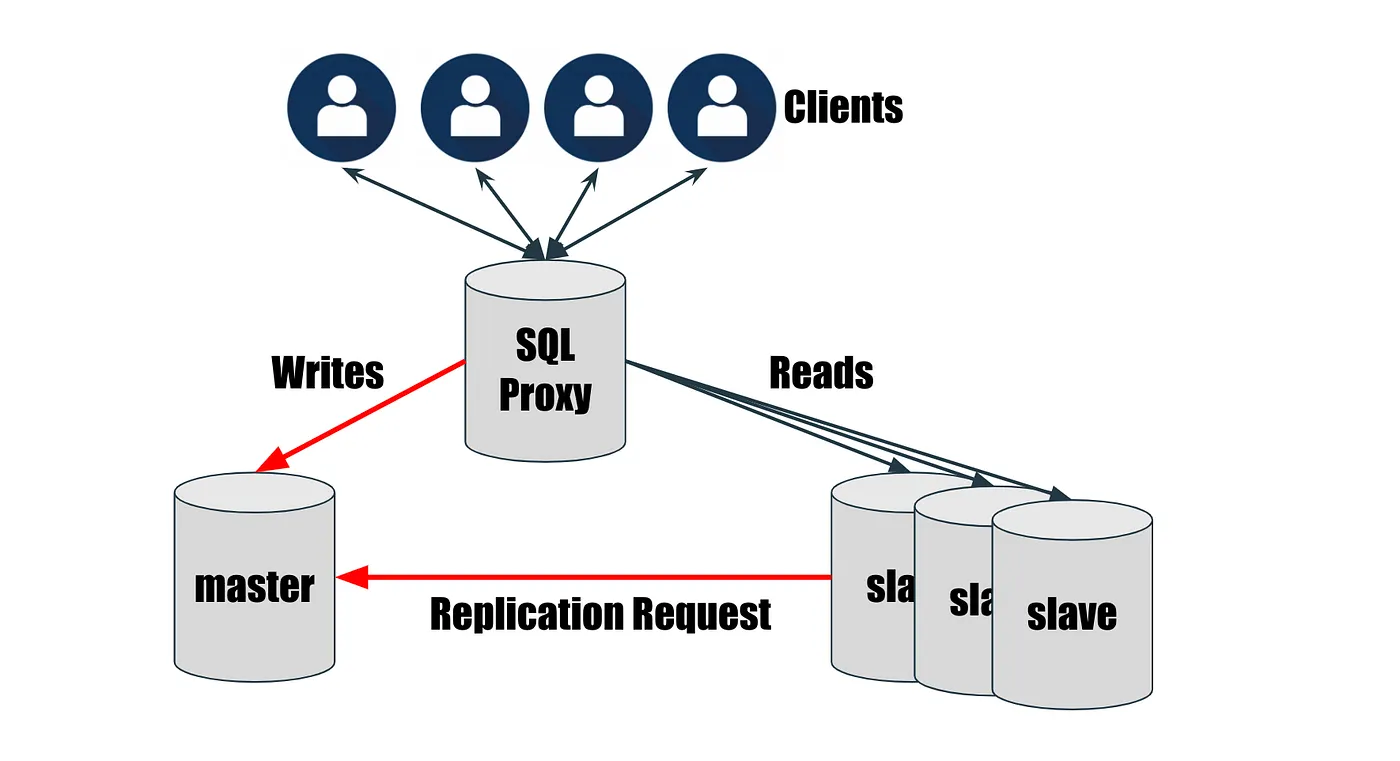

此為設計架構圖
此為設計架構圖
一、前置作業
二、MySQL Proxy 的選擇
三、Atlas 功能介紹
四、在 Ubunut 安裝 Atlas
五、連到 Atlas 管理 server
六、實際測試透過 Atlas Proxy 是否達成讀寫分離

一、前置作業

OS version、MySQL 是筆者安裝時的環境，ip 是給大家參考對應的

準備一台要當 MySQL Proxy 的 ubuntu server

  • OS version：ubuntu 16.04
  • MySQL：5.7
  • ip ：172.16.9.39

準備一台 Master server 負責寫入

  • OS version：ubuntu 16.04
  • MySQL：5.7
  • ip ：172.16.9.32

準備一台以上的 Slave server 負責讀取

準備兩台以上測試 load balance 才會準確，這塊有興趣的讀者可以自己嘗試

  • OS version：ubuntu 16.04
  • MySQL：5.7
  • ip ：172.16.9.32

在 Master Server 裡面增加給 Proxy server 使用的使用者，並創建測試用 table

/*建立proxy server使用者*/
mysql> CREATE USER 'proxy_account'@'%' IDENTIFIED BY 'proxy_password';
/*給使用者權限*/
mysql> GRANT ALL ON *.* TO 'proxy_account'@'%';
/*使權限生效*/
mysql> FLUSH PRIVILEGES;
/*創建測試用資料庫*/
CREATE DATABASE proxy_test;

原始碼：create_proxy_user.sql（GitHub Gist）

二、MySQL Proxy 的選擇

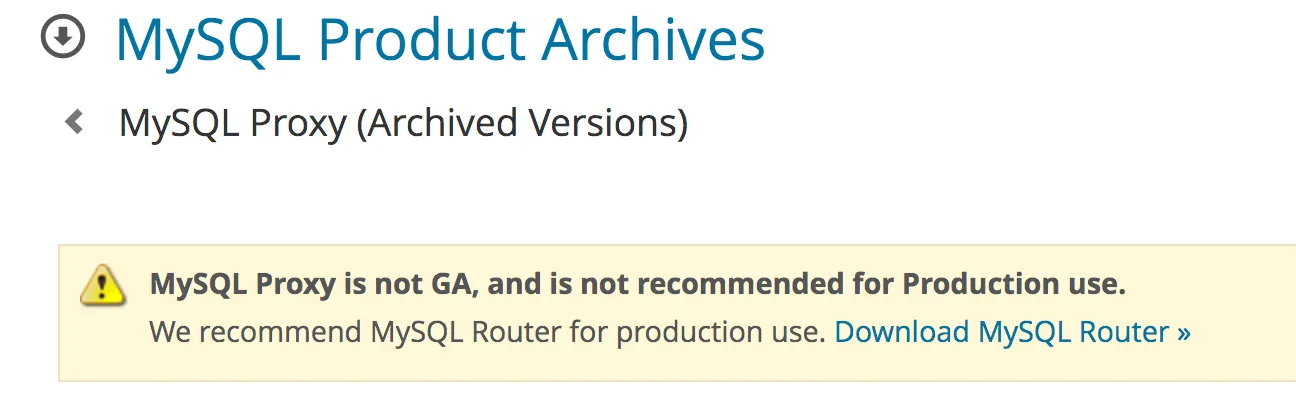

  • MySQL Proxy：原本想使用官方工具來處理讀寫分離，但一上官網發現連他自己都不推薦使用😱，所以就不在多費心力研究。

二、MySQL Proxy 的選擇（圖 2）

  • MySQL Router：根據官方的指引認真的研究這個工具後發現雖然設定上簡單，但並不是很符合需求，他的讀寫分離是同一台伺服器分成兩個 port 來處理，雖然現在主流框架都支援這樣的操作，但我認為這樣的方式並不優雅
  • kingshard：是基於 Go 語言開發的 MySQL Proxy，在 github 上面擁有高人氣；但實際使用心得真的是滿滿的陰影…官方安裝指引非常的爛，鬼才知道要自己切換 branch 才能使用啊？設定檔根本要用錯誤嘗試法，沒說清楚必填選填，上面這些問題也就罷了，安裝成功後居然告訴我只有 windows 的電腦可以測試 mac 電腦不行😡，作者是在開玩笑嗎？總之我非常的不推薦。
  • Atlas：是基於 MySQL-Proxy 0.8.2 版本開發的工具，由 360 公司推出，在 github 上面找到最新的版本是 2015 年推出的，至於為什麼不再更新的理由，360 公司表示因為這個工具已經夠棒了🥴，沒什麼繼續優化的必要性了；事實上這個工具也是筆者最後選用的，儘管安裝過程滿滿的坑😓

三、Atlas 功能介紹

  1. 讀寫分離
  2. slave server 的 load balance
  3. IP filter
  4. DBA 可以輕鬆的上下線 DB（有指令支持）
  5. 自動移除當機的 DB（但如果當機的是 master server，就只剩讀取功能）

四、在 Ubunut 安裝 Atlas

筆者在安裝過程中感受到滿滿的惡意

STEP 1：下載 & 安裝 Atlas

四、在 Ubunut 安裝 Atlas（圖 3）

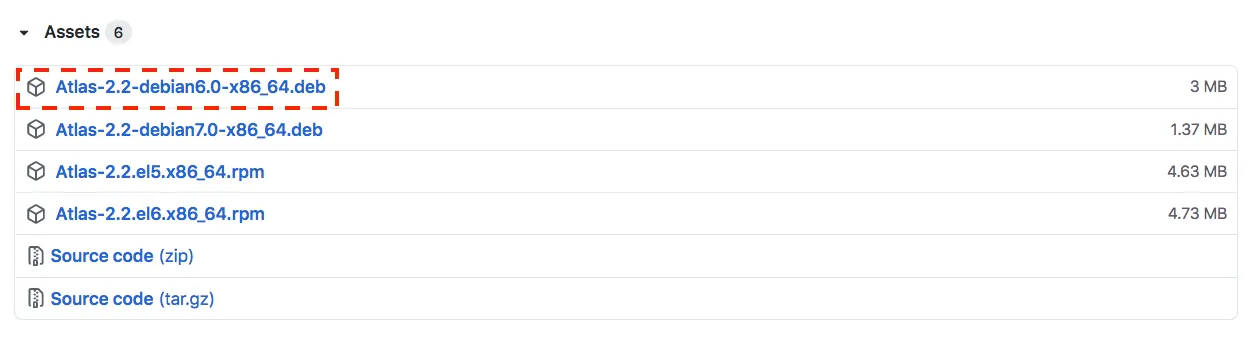

你可以在官方 github release 中找到 deb 的安裝包下載他

wget https://github.com/Qihoo360/Atlas/releases/download/2.2/Atlas-2.2-debian6.0-x86_64.deb

執行安裝

dpkg -i Atlas-2.2-debian6.0-x86_64.deb

STEP 2：調整 Atlas 的設定檔

Atlas 的安裝路徑是/usr/local/mysql-proxy ，執行時的參數會參考 conf 目錄下的 test.cnf 檔案

vi /usr/local/mysql-proxy/conf/test.cnf

下面幾個需要特別調整，其他用默認的就可以了

  • proxy-backend-addresses：填寫 Master server 的 ip

四、在 Ubunut 安裝 Atlas（圖 4）

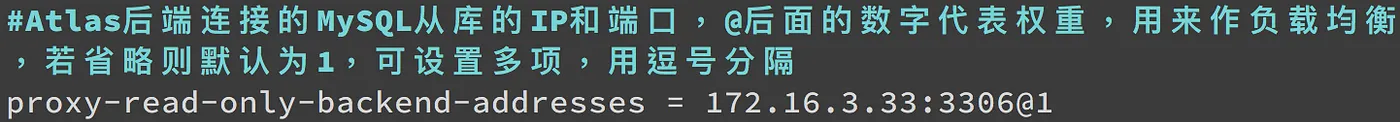

  • proxy-read-only-backend-addresses：填寫 Slave server 的 ip

四、在 Ubunut 安裝 Atlas（圖 5）

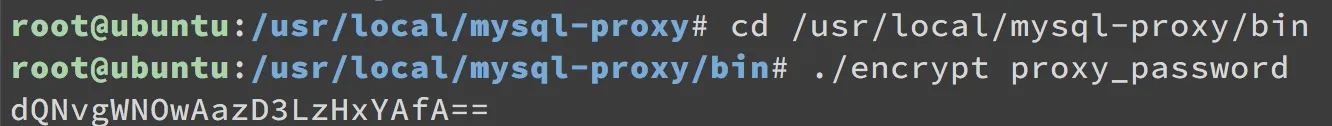

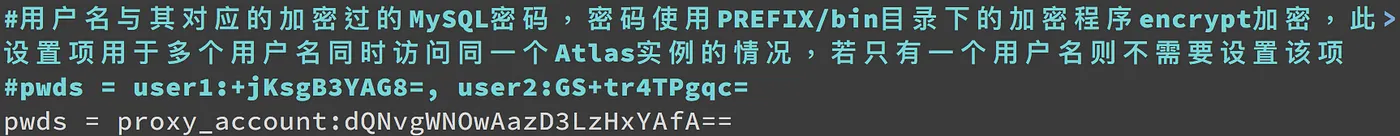

  • pwds：請使用於前置作業 Master server 新增專門給 Proxy Server 使用的帳號密碼，密碼要用下面的指令作加密
# 前往加密的目錄
cd /usr/local/mysql-proxy/bin
# 對密碼加密
./encrypt proxy_password

四、在 Ubunut 安裝 Atlas（圖 6）

四、在 Ubunut 安裝 Atlas（圖 7）

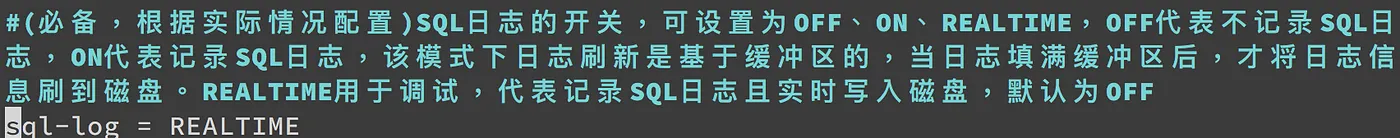

  • sql-log：預設是 OFF 不會紀錄，但為了方便觀察讀寫是否分離，我們將它設定為 REALTIME

四、在 Ubunut 安裝 Atlas（圖 8）

STEP 3：啟動 Atlas

輸入下面指令即可啟動 Atlas

/usr/local/mysql-proxy/bin/mysql-proxyd test start

不過應該有 99% 的人會在這個步驟失敗

這是另外一種啟動方式，反正只是給大家看會有什麼錯誤而已
這是另外一種啟動方式，反正只是給大家看會有什麼錯誤而已

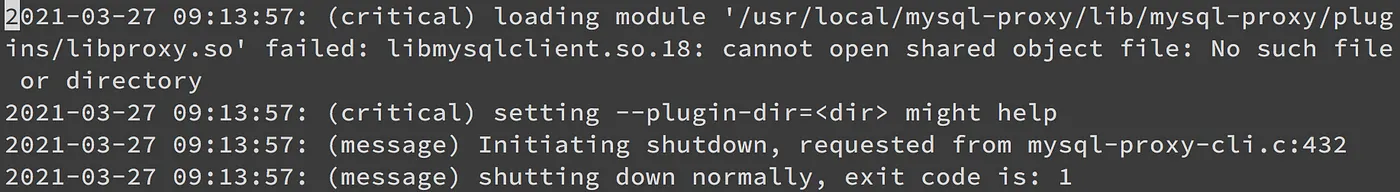

你可以在 log 裡面看錯誤訊息

vi /usr/local/mysql-proxy/log/test.log

四、在 Ubunut 安裝 Atlas（圖 10）

解決方式：

# 安裝套件相關套件
apt-get install libmysqlclient-dev
apt-get install mysql-client
# 下載缺失的 libmysqlclient.so.16 套件，我是在這個網站找到的
wget http://files.directadmin.com/services/debian_5.0_64/libmysqlclient.so.16
# 將 libmysqlclient.so.16 搬移到 lib 目錄下
mv libmysqlclient.so.16 /usr/lib/x86_64-linux-gnu/

再次啟動 Atlas

/usr/local/mysql-proxy/bin/mysql-proxyd test start

看到 OK: MySQL-Proxy of test is started 的提示就成功嚕！

四、在 Ubunut 安裝 Atlas（圖 11）

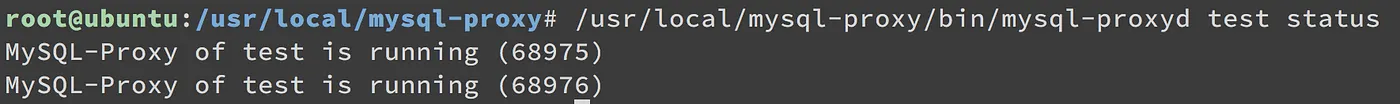

檢查 Atlas 服務狀態

/usr/local/mysql-proxy/bin/mysql-proxyd test status

四、在 Ubunut 安裝 Atlas（圖 12）

五、連到 Atlas 管理 server

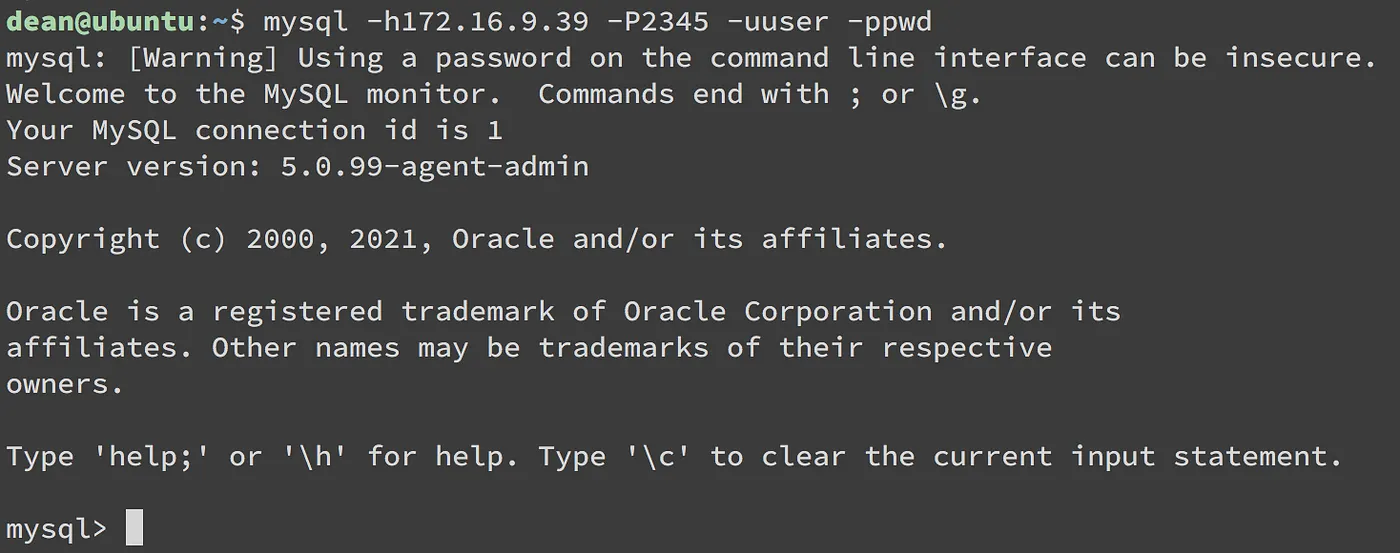

Atlas 預設的管理 port 為 2345，ip 填寫 Proxy server ip，如果 admin 的帳號密碼沒換就是跟下面一樣

mysql -h172.16.9.39 -P2345 -uuser -ppwd

五、連到 Atlas 管理 server（圖 13）

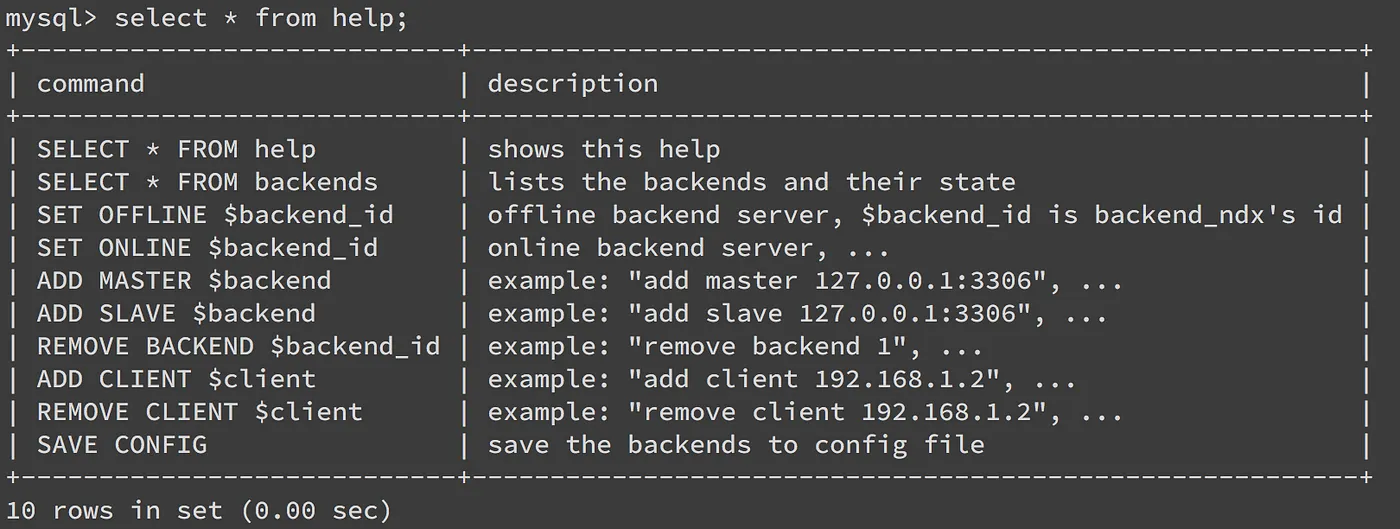

查看 Atlas 的管理命令

mysql> select * from help;

查看 Atlas 的管理命令（圖 14）

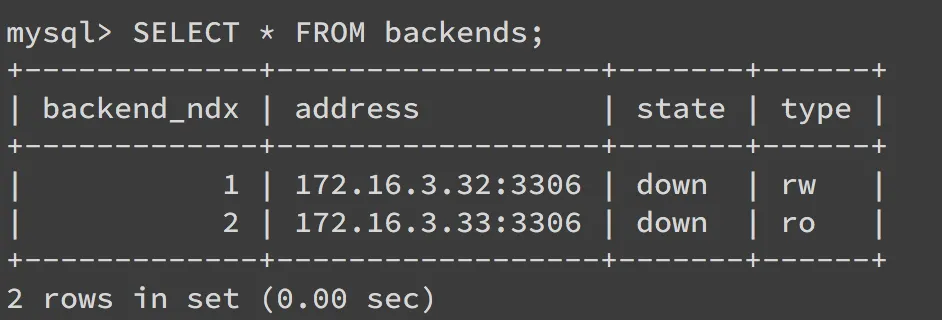

查看 MySQL 讀寫分離設定是否生效

rw 為讀寫權限，ro 代表只有讀的權限

mysql> select * from backends;

查看 MySQL 讀寫分離設定是否生效（圖 15）

到這步其實就可以完結撒花惹 😊😊😊😊😊😊

六、實際測試透過 Atlas Proxy 是否達成讀寫分離

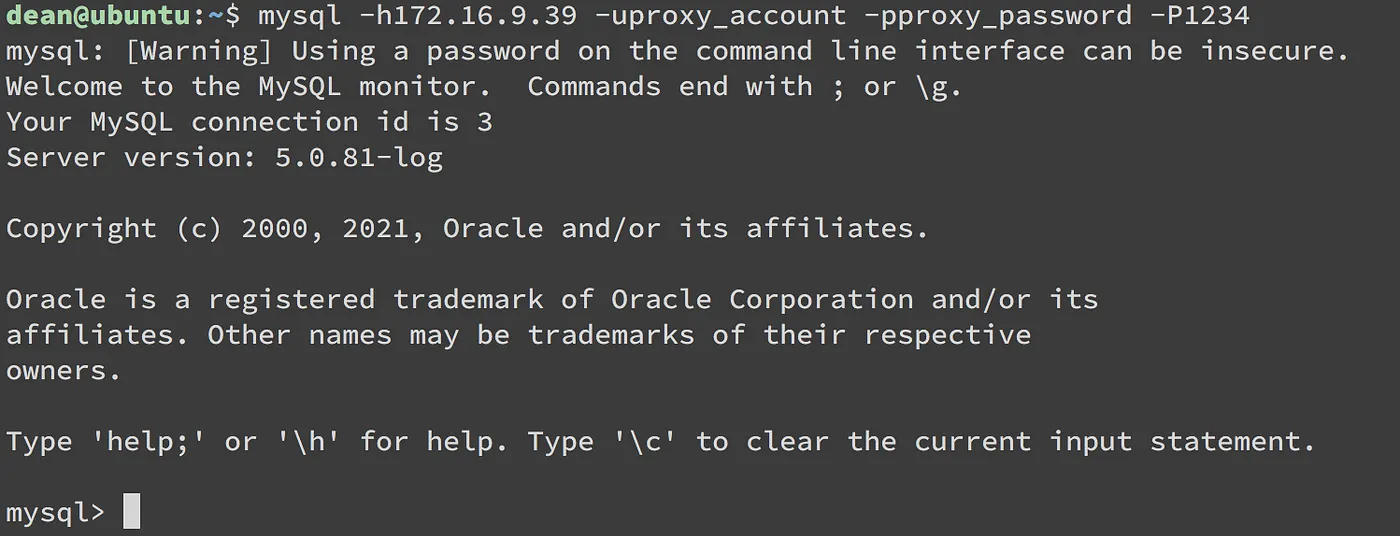

Atlas 預設的proxy port 為 1234，ip 填寫 Proxy server ip，登入的帳號密碼填寫你在 Master 申請給 Atlas Proxy 使用的那組

mysql -h172.16.9.39 -P1234 -uproxy_account -pproxy_password

六、實際測試透過 Atlas Proxy 是否達成讀寫分離（圖 16）

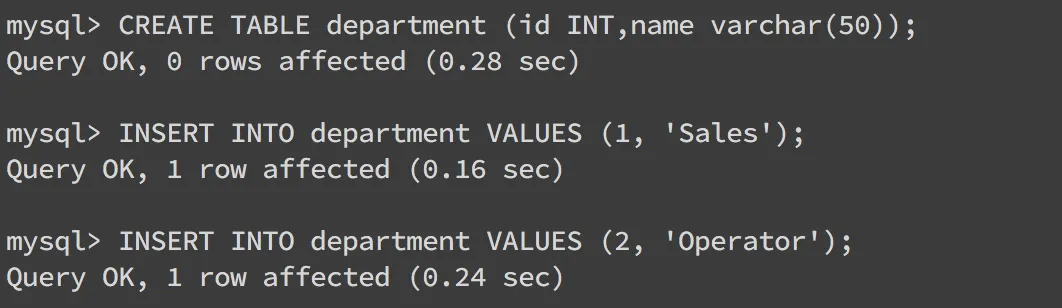

測試寫入功能

# 先選擇之前創建的測試資料庫
mysql> use proxy_test;
# 創建表並塞入一寫資料
mysql> CREATE TABLE department (id INT,name varchar(50));
mysql> INSERT INTO department VALUES (1, 'Sales');
mysql> INSERT INTO department VALUES (2, 'Operator');

測試寫入功能（圖 17）

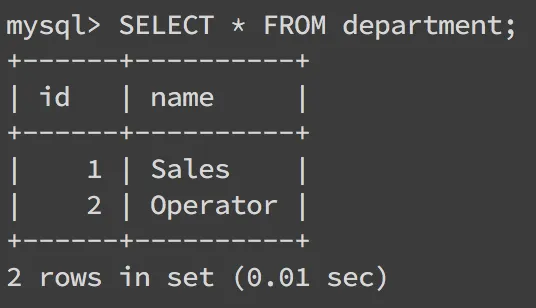

測試讀取功能

# 先選擇之前創建的測試資料庫
mysql> use proxy_test;
# 讀取剛剛創建的 table
mysql> SELECT * FROM department;

測試讀取功能（圖 18）

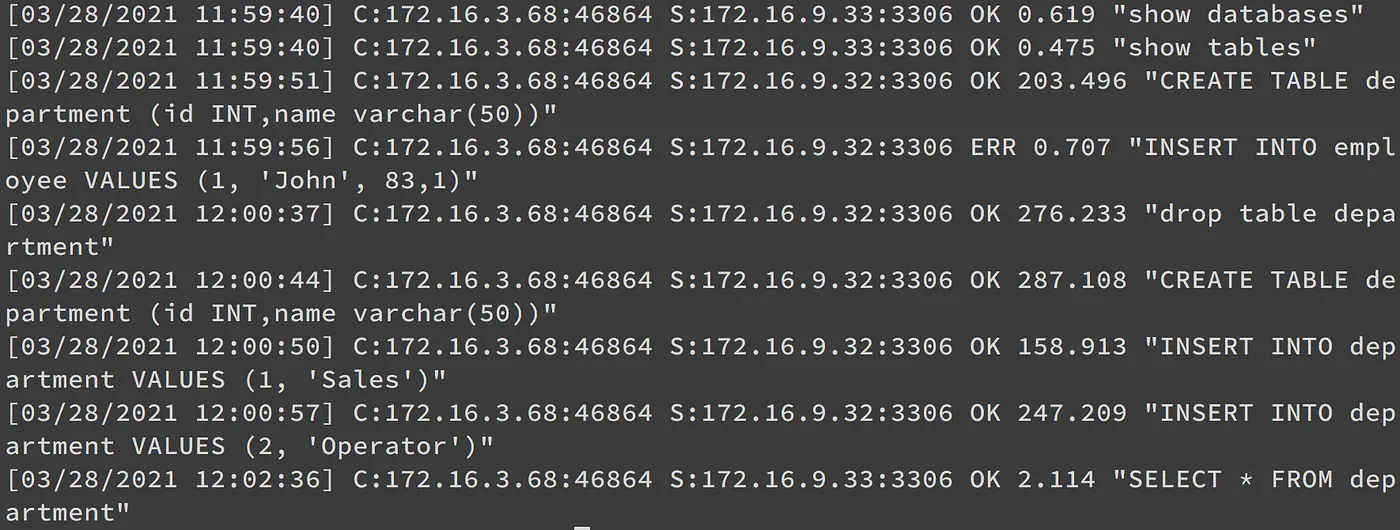

觀察 sql 運行的 log

記得把 Atla 設定檔的 ssql-log 參數調整為 REALTIME 才會有喔！

前往 log file

tail /usr/local/mysql-proxy/log/sql_test.log

從下圖我們可以觀察到，負責變更資料庫的是 Master server(172.16.3.32)，讀取的則是 Slave Server(172.16.3.33)，恭喜自己大功告成

觀察 sql 運行的 log（圖 19）

希望這篇文章有幫助到使用 Ubuntu 架設 MySQL 並且想做到讀寫分離的開發人員，網路上對這塊的資訊相對來說比較零散，有些甚至都是錯誤，整理起來這些文件也真的很費力，如果對你有幫助的話可以幫我按個拍手👏給我一點繼續分享技術文章的動力。

如果你想了解資料庫主從式架構的設定歡迎參考我的文章：
👍 MySQL Master Slave Replication 主從式架構設定教學
👍 在 MySQL 5.7 解決主從複製的延遲問題

參考資訊：下載libmysqlclient.so.16檔案、讀寫分離測試、Mysql访问中间件 — Atlas初探、Atlas、Atlas Github
